Präzisions-PG-Einsätze für Versuchs- und Modifikationsformen

Präzisions-PG-Einsätze für Versuchs- und Modifikationsformen

Beschreibung
EIN ANGEBOT ANFORDERN

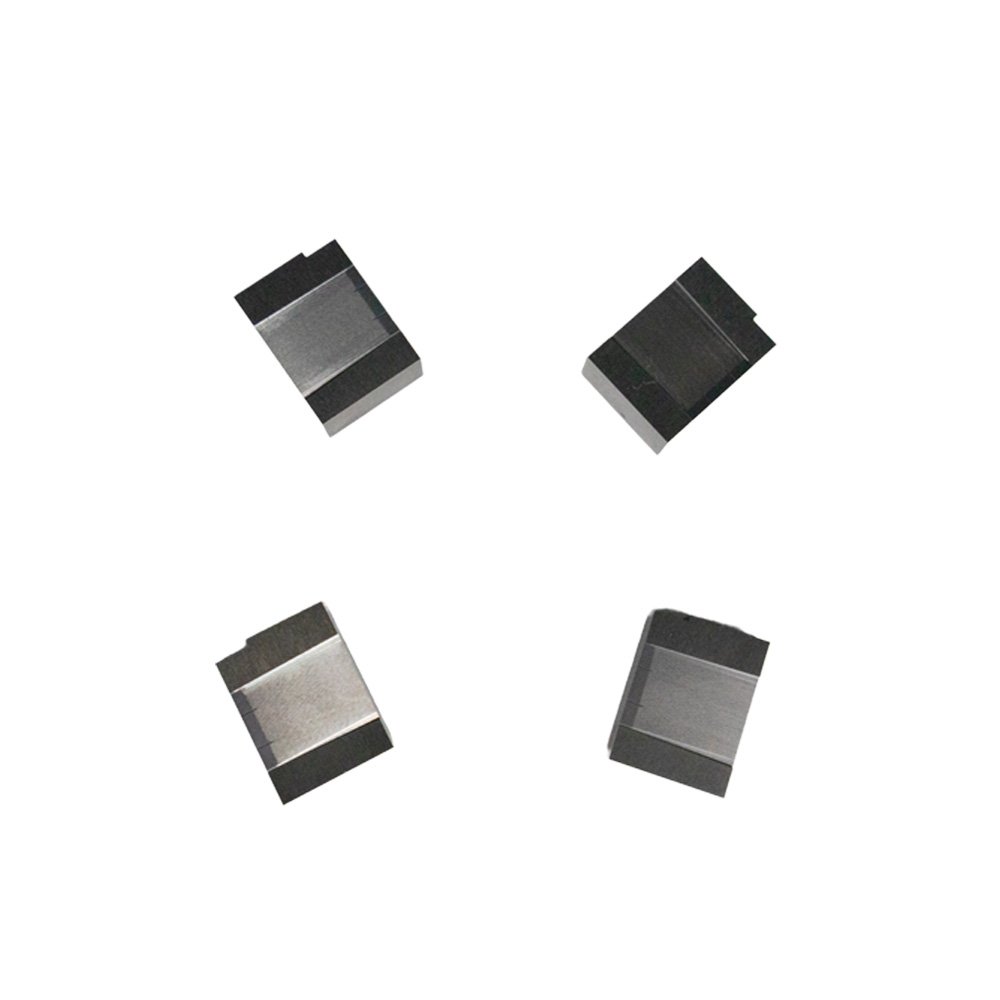

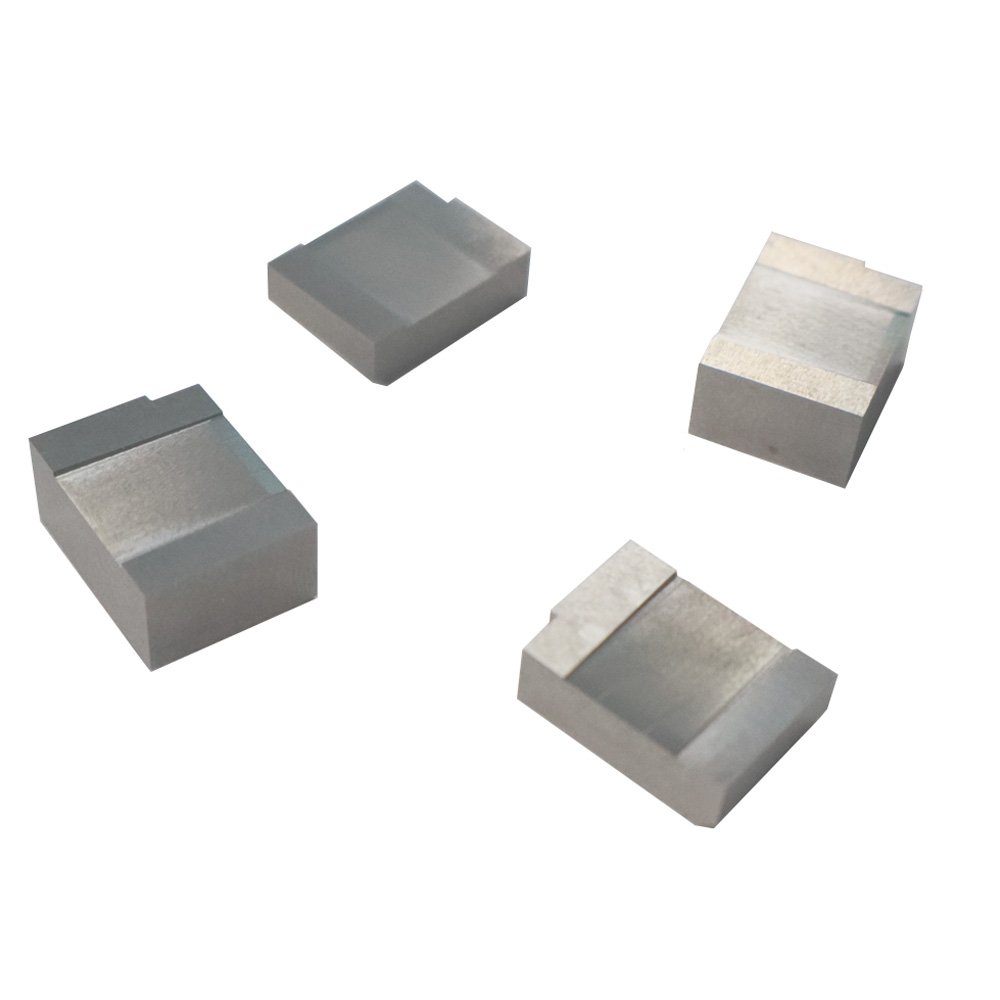

Präzisions-PG-Einsätze für die Werkzeugherstellung

Kerneinsätze, Hohlraumeinsätze, Verschleißeinsätze
Enge Toleranzen und mehrstufige Einsätze

Kapazität

ArtikelFähigkeit
ProzessPG-Schleifen
Toleranz±0,001 ~ ±0,002 mm
OberflächenbehandlungRa 0,2 / 0,4
MaterialienSKD11, DC53, SKH-9, Wolframkarbid
WärmebehandlungWeich & gehärtet
Zentrale StärkeFester Sitz, präzise Montage, wiederholbare Abmessungen

Warum PG-Einsätze wählen?

Genaue Passgenauigkeit reduziert Montageanpassungen
Stabile Wiederholbarkeit für Ersatzeinsätze

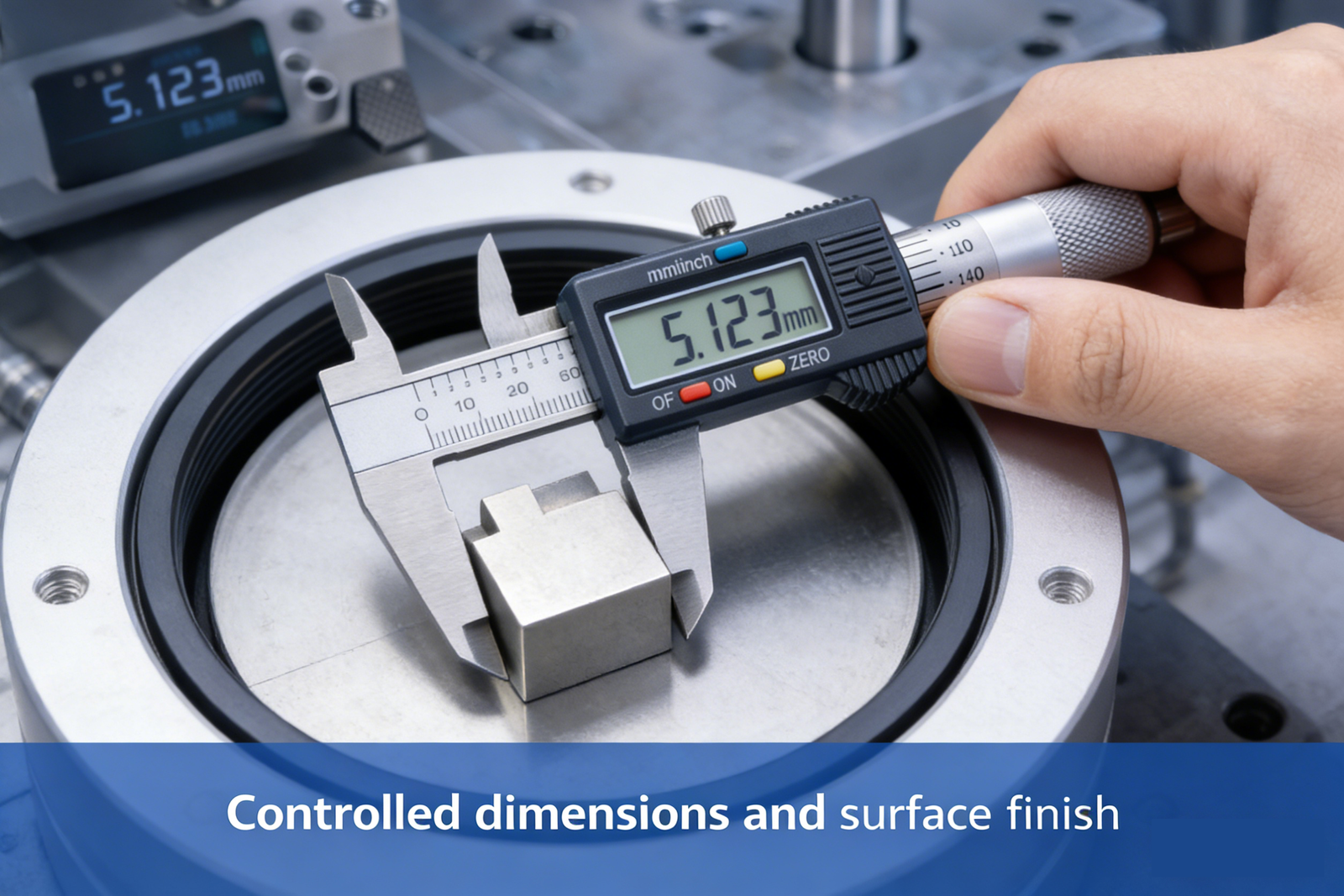

Kontrollierte Abmessungen und Oberflächengüte

Hepha Precision fertigt jeden Einsatz nach Kundenzeichnung oder Muster. Wir verwenden PG-Schleifen um sicherzustellen Profilgenauigkeit, Oberflächenqualität und Formbeständigkeit. Daher passen die Einsätze nicht nur zuverlässig in die Form- oder Gesenkbaugruppen, sondern bieten auch stabile Wiederholbarkeit für Ersatzeinsätze. Weniger Ausfallzeiten und verbesserte Produktionseffizienz.

Verfügbare Materialien für Formeinsätze

MaterialBeschreibung / Anwendung
SKD11 (D2)Hohe Verschleißfestigkeit, häufig bei Stanzwerkzeugen
DC53Verbesserte Zähigkeit und Verschleißfestigkeit
SKH51 / M2Schnellarbeitsstahl für anspruchsvolle Anwendungen
SKH9Geeignet für hochbelastete Werkzeuge
Wolframstahl (Hartmetall)*Hohe Härte für spezifische Anwendungen
Kundenspezifischer WerkzeugstahlAuf Anfrage erhältlich

* Hartmetalleinsätze je nach Machbarkeit der Konstruktion.

Die endgültigen Spezifikationen werden auf der Grundlage der Zeichnungsprüfung und der Anwendungsanforderungen bestätigt.

Präzisions-PG-Einsätze - Anwendungen

1
Formenbau
Präzisionseinsätze für Folgeverbundwerkzeugen
Einsätze für Spritzgießformen
Kundenspezifische Einsätze für hochpräzise Formkavitäten
2
Stanzformen
Einsätze für Hochgeschwindigkeits-Stanzwerkzeuge
Mikro-Stanz- und Einsteckstationen in Folgestanzwerkzeuge
Nicht-Standard-Matrizeneinsätze für Blechumformung
3
Werkzeugbau und Formenbau
Ersatzeinsätze mit stabile Wiederholbarkeit
Einsätze für formschlüssige Montage der Matrize
Hochpräzise Einsätze für Reduzierung der Montageanpassungen
4
Kundenspezifische / Nicht-Standard-Anwendungen
Einsätze mit komplexe Profile und Radiuskontrolle
Mikroeinsätze für kleine Bauteile (Bereich 2-3 mm)
Geometrische Einsätze nach Maß für besondere Anforderungen an die Werkzeuge
5
Verschleißbeständige Anwendungen
Einsätze, die glatte Oberflächenbeschaffenheit um den Verschleiß zu verringern
Hochpräzise Einsätze für Automobilbau, Elektronik oder Präzisionsstanztechnik
Werkzeugeinsätze für langfristige Produktion mit minimalen Ausfallzeiten

Hinweise für Ingenieure

Die Präzisionstoleranzwerte gelten für kritische Funktionsdimensionen

Die Oberflächenrauhigkeit hängt von der Komplexität des Profils und dem Material ab

PG-Profilschleifen wird angewendet bei Schlüsselbeschläge und Funktionsbereiche

Hepha wählen Präzisions-PG-Einsätze für hochpräzise, langlebige und zuverlässige Werkzeug- und Stanzlösungen, die den anspruchsvollen Standards des modernen Werkzeugbaus entsprechen.
